来看！“BIM+智慧工地”在这个项目上的创新应用

2022-05-11 20:31:31   来源：

4月28日，由江苏省住房和城乡建设厅指导，江苏省建筑行业协会主办，中建科工联合承办的江苏省“BIM+智慧工地”创新应用大会在南京召开。大会采取线上+线下结合的方式，设置现场交流和“云观摩”等环节。中建科工承建的南京江北档案综合服务中心项目展示了“BIM+智慧工地”创新应用成果。

项目概况
南京江北档案综合服务中心项目属于大型技术复杂项目，由中建科工以施工总承包模式承建，建筑面积约10.5万平方米，建成后将成为集档案服务中心、政府信息公开中心、不动产交易中心于一体的公共开放、交融革新的南京城市新客厅。

项目致力于打造成为“BIM+智慧工地”应用示范项目，借助“BIM+智慧工地”管理平台，提高各参与方沟通协调效率，以及施工过程的有效控制和透明化管理，确保项目质量、工期和管理效率。


BIM模型细化平面场地布置

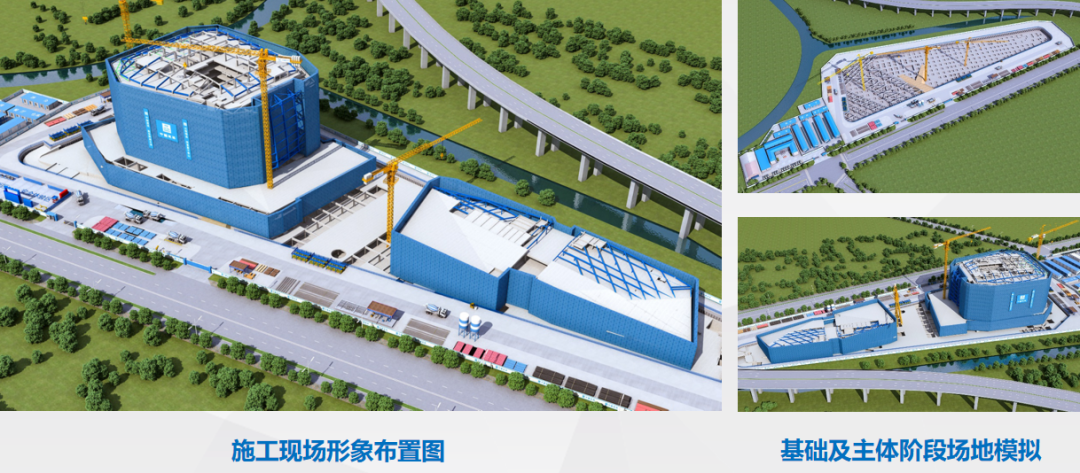

在项目工程推演阶段，利用BIM模型与施工场地平面布置图结合，模拟从土方、基础、主体、装饰等阶段的场地平面布置图，对工程各阶段的平面布置进行细化，充分提升现场安全文明施工管理形象。
BIM模型和智慧工地系统结合

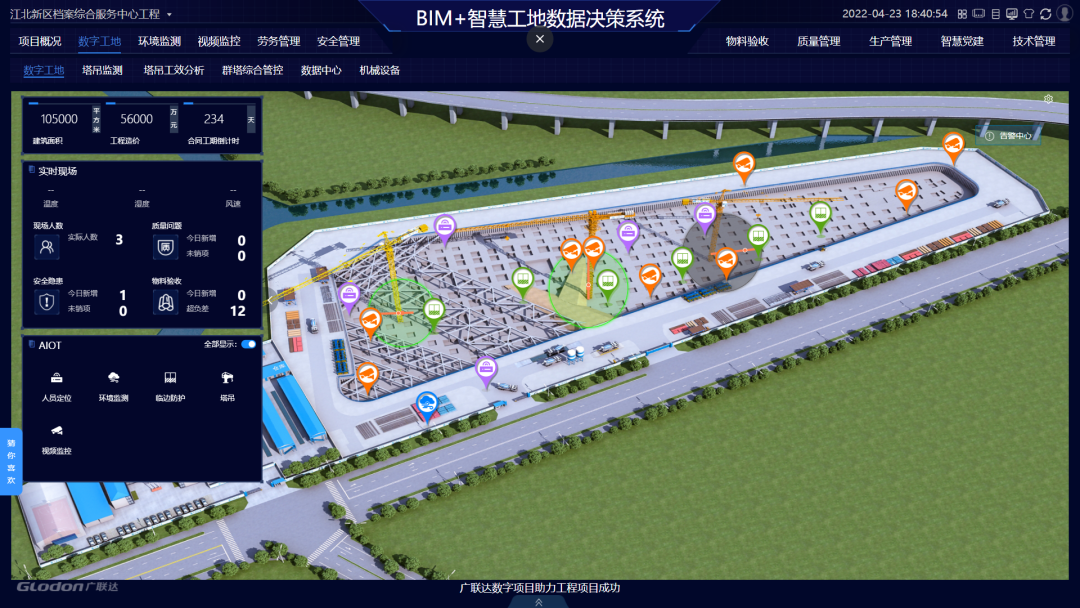

为了更深入研究智慧工地应用效果，项目将BIM模型与智慧工地系统进行结合，搭建了“BIM+智慧工地”系统，将日常的生产管理行为与智慧工地系统进行融合。

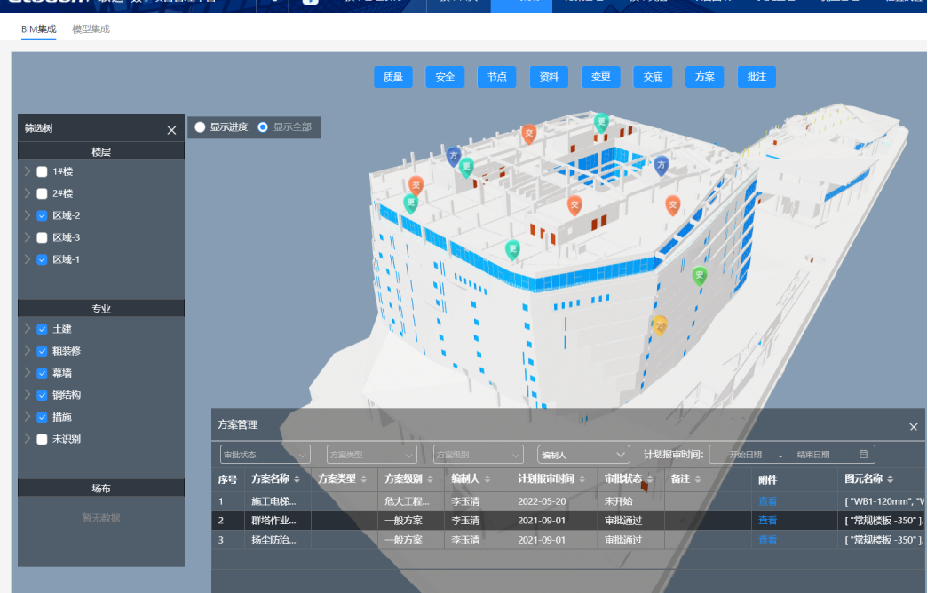

技术管理：项目应用“BIM+技术管理”系统，以BIM技术辅助技术管理升级，在线化技术管理，将图纸、方案、BIM模型等资料上传到平台，通过匹配可视化模型，在线共享分部分项工程专项方案、图纸、三维交底视频等。

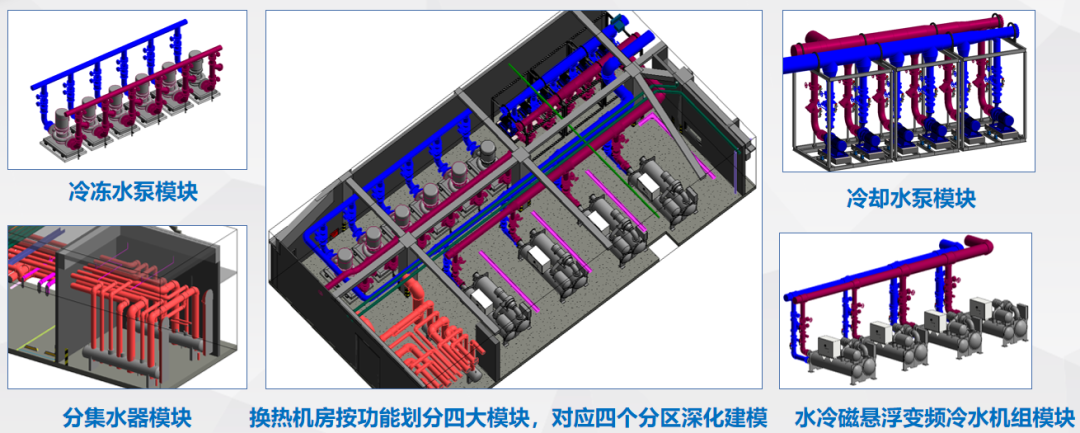

技术管理-机电：作为机电施工的创新点，换热机房应用机电装配一体化施工，通过深化设计明确加工生产所需的设备及材料的规格、型号、技术参数，在设备及管线预制模块出厂前，通过追踪二维码、无线射频识别芯片的方式对其进行编码标识，实现现场高效拼装施工。

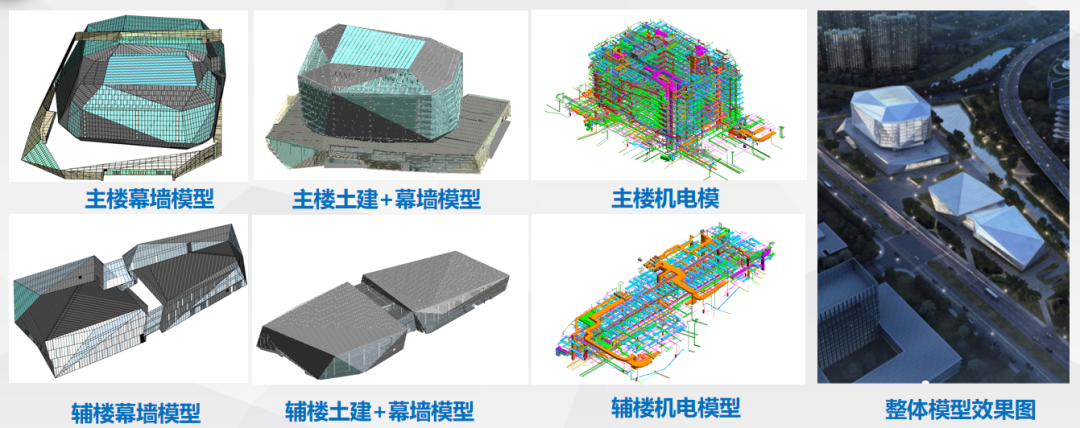

技术管理-幕墙：采用参数化工具创建幕墙BIM模型。在幕墙深化设计阶段，将各个界面进行剖解建模，将幕墙模型与土建、机电模型整合，提供综合深化设计参照，对幕墙板块进行分析，对所有板块自动编号，提取空间坐标、尺寸、面积等数据，由幕墙生产单位进行下料，提高施工精准性，避免返工。

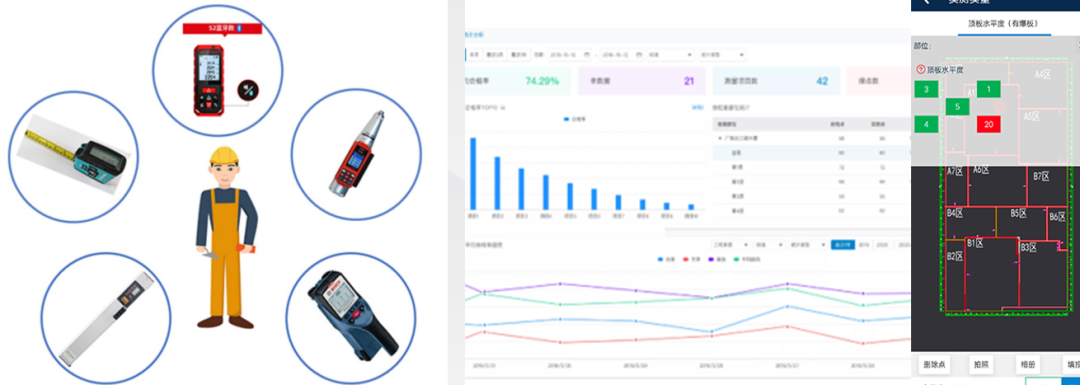

质量管理：现场的实测实量仪器均附加蓝牙模块，测量数据实时反馈至协同平台；质检人员通过平台开展日常巡检工作，将现场发现的质量隐患通过平台随时发送到整改负责人及整改班组，及时消除质量问题，减少质量隐患，提升建筑品质。

安全管理：利用BIM模型，对高支模（危大及超危工程）进行三维可视化模型交底，制作高支模区域模板搭设、钢筋绑扎、混凝土浇筑等工艺工法交底视频；临边防护采用定型化防护栏杆结合智能临边防护网监测设备，实时监测防护网状态，当防护网遭到破坏时可实时报警。

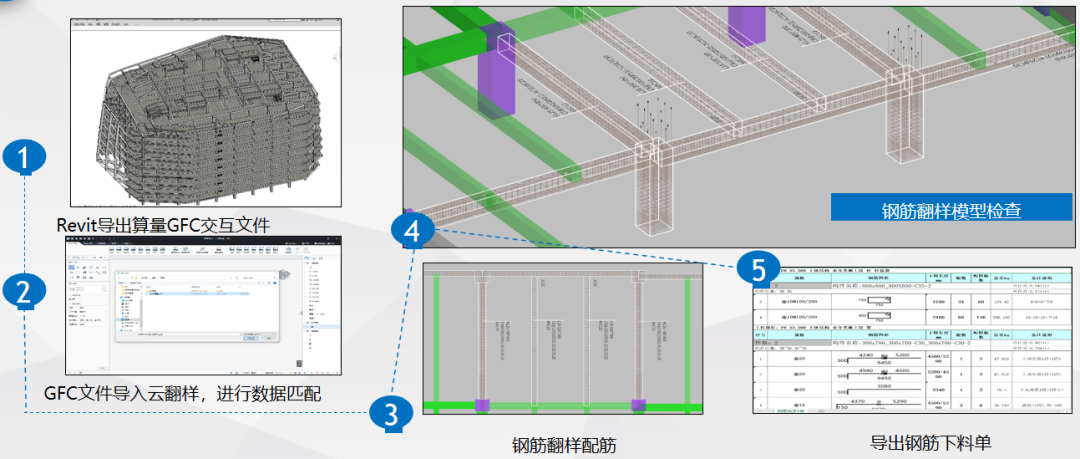

物资管理：为提升项目钢筋集约化管控水平，将BIM模型导出GFC算量交互文件，导入钢筋翻样软件中进行数据匹配，根据结构图纸进行配筋，导出钢筋下料单传递至钢筋加工车间下料加工，成品钢筋设置标签，明确型号及使用部位。

劳务实名制管理：进场劳务人员佩戴有带定位芯片的安全帽，可在智慧工地系统中实时监测施工人员方位、数量。项目管理人员可实时了解工人现场分布、个人考勤数据等，实现施工人员的精细化管理。
